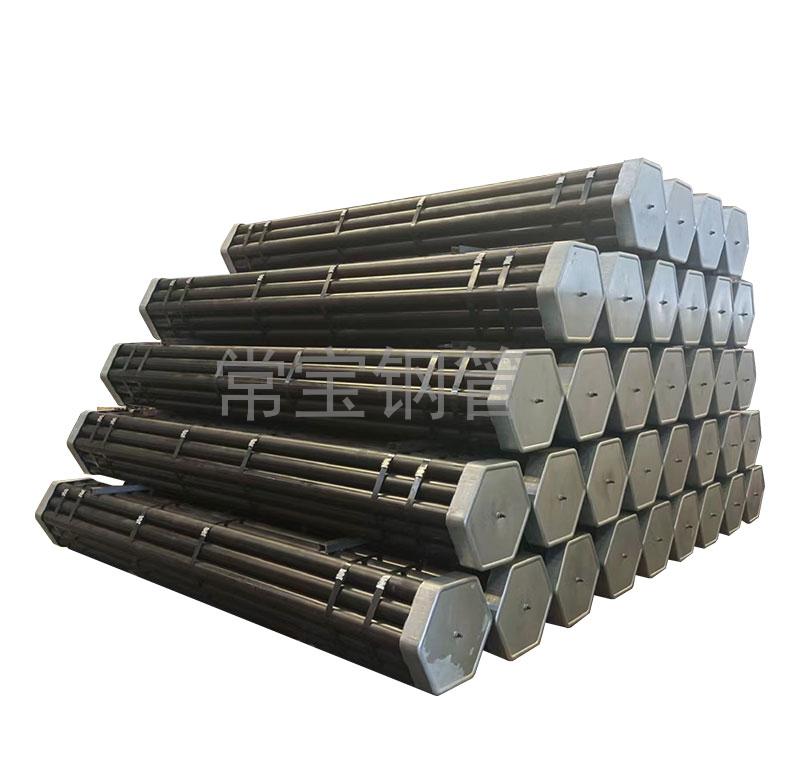

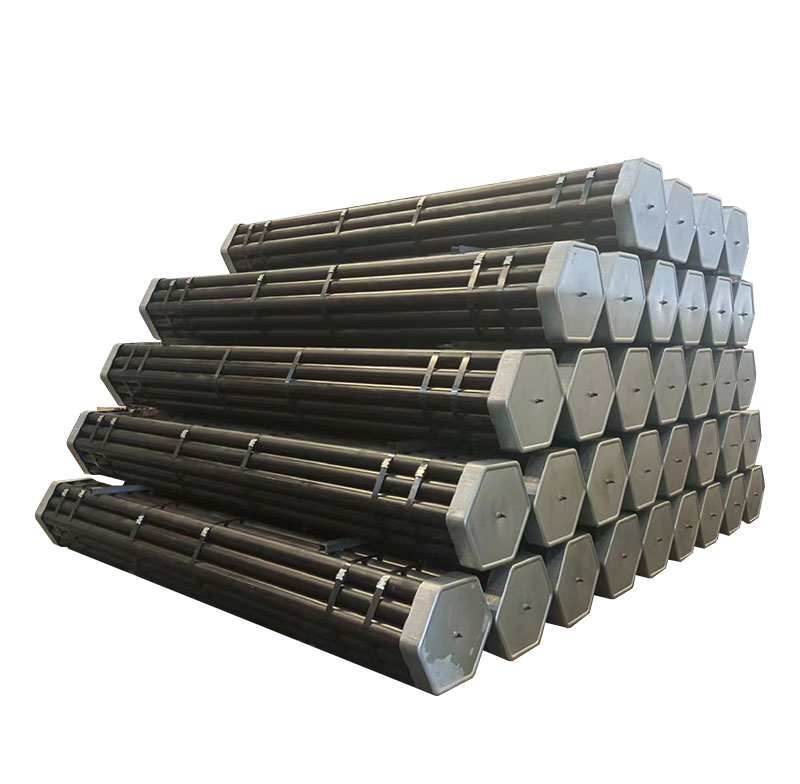

用于繩索取芯鉆探,此種鉆探方法是一種不提鉆取巖心或提鉆次數很少的鉆探方法,其特點是取巖心時不需要提出鉆孔內的全部鉆柱,而用專用帶鋼絲繩的打撈器,通過孔內鉆桿中心孔將裝有巖心的孔底內管提至地面,獲得巖心。
繩索取芯鉆桿以C表示,包括通用型(S)、加強型(P)和薄壁型(M)三種。 通用型鉆桿直接在管材兩端加工連接螺紋;加強型鉆桿對管材進行端部處理,再加工加強型連接螺紋;薄壁型鉆桿采用端部?jī)?nèi)加厚的特殊薄壁管材制造。
規格:公稱外徑:Φ43.5mm~Φ114.3mm;壁厚:4.75mm~6.4mm;長度6.0m~12.0m
主要牌號或鋼級
ZT380、ZT 490、ZT 520、ZT 540、ZT 590、ZT 640、ZT 740。
執行標準(對應的國標、美標、歐標、德標、日標,及企業標準)
GB/T 9808-2008 《鉆探用無縫鋼管》
JIS G 3465-2006《鉆探用無縫鋼管》;
GB/T 16950-2014《地質巖心鉆探鉆具》
產品的特點
力學性能
鋼級 | 屈服強度Rp0.2/MPa | 抗拉強度Rm/MPa | 伸長率A/% |
ZT380 | ≥380 | ≥640 | ≥14 |
ZT490 | ≥490 | ≥690 | ≥12 |
ZT520 | ≥520a | ≥780 | ≥15b |
ZT540 | ≥540 | ≥740 | ≥12 |
ZT590 | ≥590 | ≥770 | ≥12 |
ZT640 | ≥640 | ≥790 | ≥12 |
ZT740 | ≥740 | ≥840 | ≥10 |
備注:a 鋼級ZT520測量Rp0.5; |
尺寸精度
外徑偏差:-0.5%D~+1.0%D,壁厚偏差:-10%S~+12.5%S,彎曲度≤1.0~1.3mm/m。
產品的使用環境
主要用于傳遞鉆采動力和輸送泥漿,具有良好的強度、塑性、韌性和較高的耐磨、抗疲勞扭轉、耐腐蝕性能。
